一． 概述
ASMB2-32/24/16/8静态应变采集箱是济南西格马公司自主研发的同一系列通道数分别为32、24、16、8的静态应变仪。它们须与本公司专用计算机软件配合使用，主要测量静态应变、应力、残余应力。应变仪所用的A/D、CPU、存储器、通信等芯片以及电桥所配的精密电阻均精选自国际顶尖的电子器件制造商，无论是原理图设计还是线路板上元器件的布局及连线，都充分考虑了温度、湿度、振动等因素以及静电、脉冲群、电磁辐射等电磁干扰的影响，还进行了严格的泄露电流、绝缘等级、绝缘强度等安全规程测试，因而测量精度高、线性好、温漂小，可长时间、安全、可靠地工作，可广泛安全应用于工业现场、企业研发测试中心、大学教学实验的应变、应力测试。
二．主要功能
1．测量各种线弹性材料的静态或缓慢变化的应变、应力，如：钢、铸铁、铜及其合金、铝及其合金、钛合金、镁合金、岩石、混凝土、复合材料、植物、塑料、橡胶等。
2．测量各种各向同性弹塑性材料的内部残余应力（挤压、焊接、铸造、机加工等产生），如：钢、铸铁、铜及其合金、铝及其合金、钛合金、镁合金、岩石、混凝土、塑料、橡胶等；还可去除测残余应力打孔引起的系统误差。
3．可以测量各种物理信号
（1）一次直接测量信号：应变信号
（2）二次计算生成信号：应力信号、残余应力信号、根据一个或多个一次应变信号（利用软件中各种复杂高级函数）生成任意虚拟信号
4．计算机软件主要功能
（1）所有一次直接测量信号的数据都可以实时保存

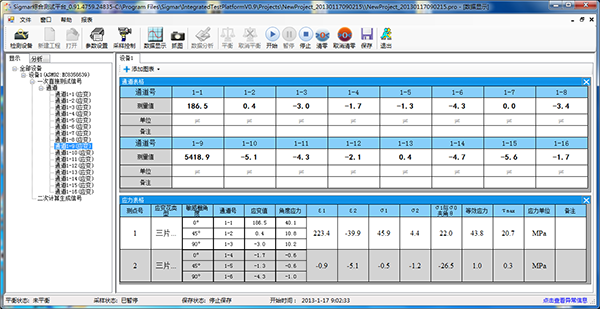

（2）所有被测物理信号的数据实时以表格形式显示

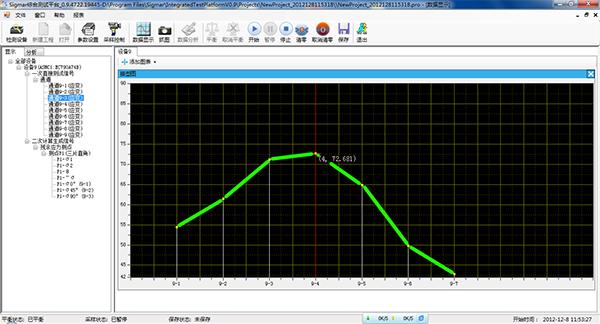

（3）所有被测物理信号的波形实时显示

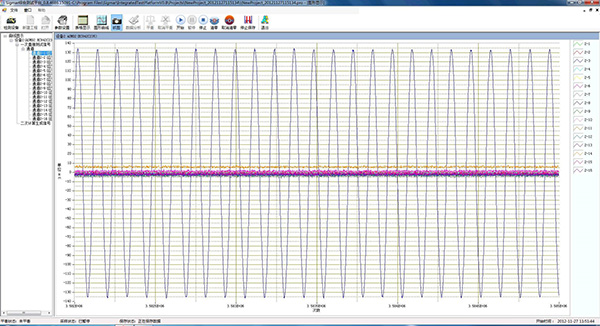

a.信号随采样次数变化的曲线

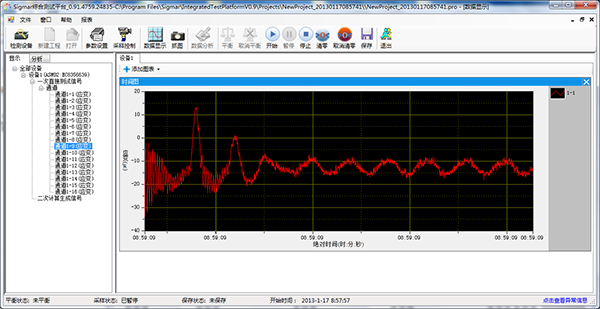

b. 信号随时间变化的曲线

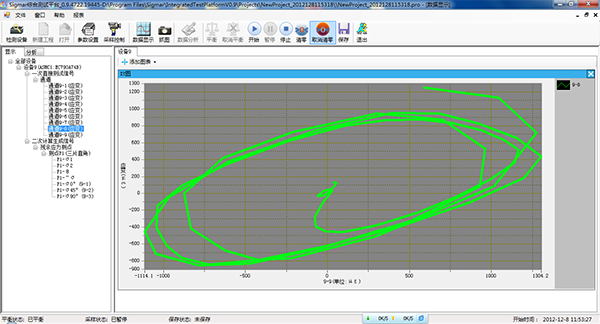

c. 信号Y随信号X变化的X－Y曲线
d.被测工件随时间变化的振型图
（4）强大的事后数据回放、数据处理、数据分析、图形处理等功能
（5）数据导入导出功能，可导入txt文本和csv文件，导出txt文本、tdms文件、csv文件、Excel表格等数据格式文件，方便查看与进一步处理
三．应用领域
1. 机械工程及制造设备：起重机、挖掘机、水泥泵车等工程机械的力臂等部位的应变应力、位移测试；油缸的压力、位移、温度、应变应力综合测试；机床导轨的残余应力测试。
2. 高铁、汽车、轮船等交通设备：发动机、减速机的压力、温度、应变应力综合测试；车体、轮轴、高压输电弓等部位的应变应力测试。
3. 电力、动力工程：电厂设备的强度测试，如核电站安全壳整体强度测试；水轮机轴及叶片的应变应力测试；蒸汽管道受热后的应变应力、温度、压力综合测试。
4. 土木建筑及水利工程：建筑结构静态应变应力测试；大型体育场馆的钢结构屋顶在拆除安装支架时的应力监测。
5. 桥梁和道路：大型钢结构桥梁的静载强度试验和道路涵隧工程结构应力测试。
6. 材料参数测定：各种金属材料的弹性模量、泊松比、残余应力释放系数A和B等参数测定。
7. 冶金、石油、化工：钢锭模表面热应力测试；油罐、压力容器、管道的压力、应变应力测试。

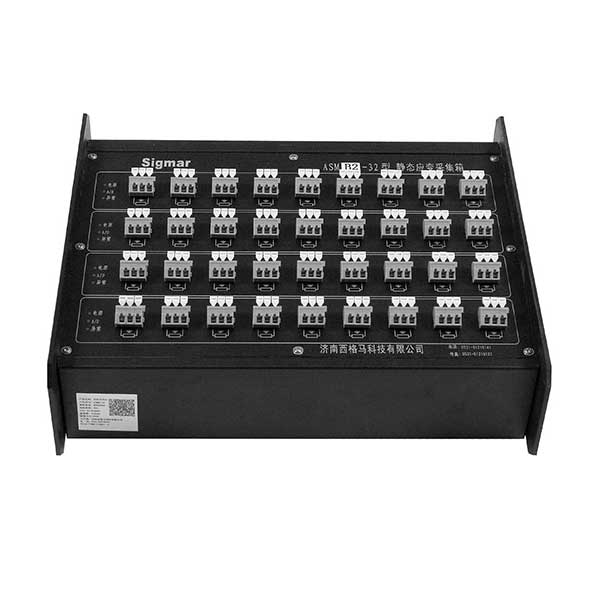

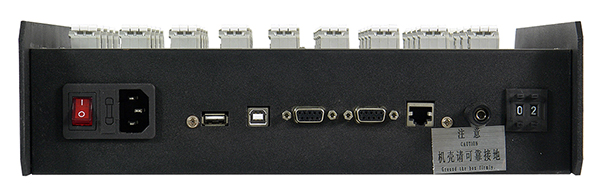

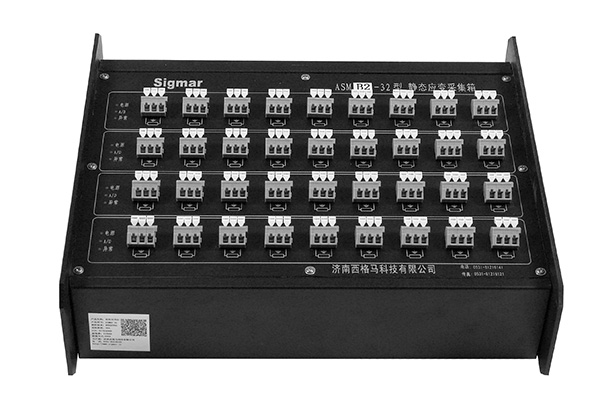

四． ASMB2-32照片
五．选型指南
|
|
ASM2-30/20/10便携式多通道精密应变仪 |
|
特点 |
静态、高精度、多通道、接桥简单、操作简单、便携、自带显示和打印机；经济实惠 |
|
测试内容 |
应变 |
|
接传感器类型 |
应变片 |
|
测试信号 |
应变 |
|
测试范围 |
-30000～30000με |
|
ADC |
24位,∑-Δ |
|
通道数 |
30/20/10 |
|
通讯 |
RS232（配相关PC显示记录软件；不能与打印机同时工作） |
|
采样率 |
10 S/s |
|
分辨率 |
0.1με |
|
误差1 |
0.05%D±0.3με |
|
温漂2 |
1με/℃ |
|
时漂3 |
3με/24h@-5000με |
|
接桥方式 |
半桥公共补偿(所有通道共享一个补偿应变片) |
|
通道切换 |
手动旋钮切换通道 |
|
清零 |
每个通道,手动软件清零，无需预调平衡箱 |
|
显示、操作 |
自带6位单色数字液晶、键盘 |
|
打印 |
自带微型打印机（320点/行），测量结果可以现场打印，可任意打印各通道的通道号、应变值及当前时刻 |
|
时间设置 |
内置万年历及时钟，掉电保护 |
|
灵敏度设置 |
应变片灵敏度可设置，并存在仪器内部 |
|
内置测试软件 |
具有设置、测试等功能，可显示应变测试结果，可存储和打印 |
|
配套PC显示记录软件 |
ASM2便携式应变显示、记录软件 |
|
抗干扰 |
静态应变测量过程中，允许在被测材料上电钻打孔、电焊、等离子切割等操作 |
|
接线端子 |
夹式直插 |
|
功耗 |
9W（打印时）, 4W（不打印时） |
|
电源 |
9-12VDC 2A（标配220VAC输入/ 9-12VDC 2A输出的电源适配器） |
|
工作温度 |
-10～50℃ |
|
尺寸 |
408mm×246mm×148mm |
|
重量 |
ASM2-30：4778g；ASM2-20：4458g；ASM2-10：4138g |
上标：
1、20℃～30℃内，测量值D的误差典型值
2、20℃～30℃内，温度漂移典型值
3、24小时的时漂典型值

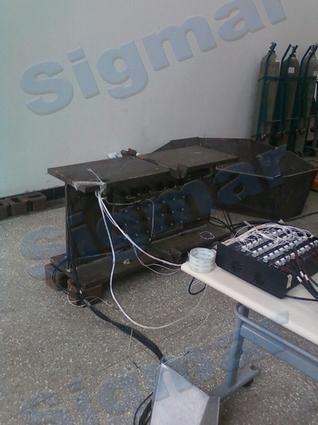

六． 应用现场照片
南京理工 高铁 钢轨 焊接拘束残余应力测试

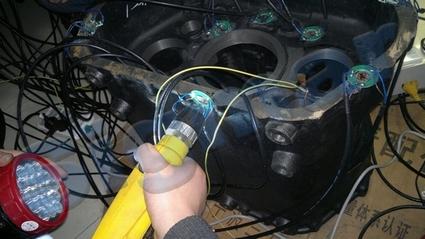

重汽 中壳残余应力试验中也采用了本设备
